基本类型

保持架

公差

游隙

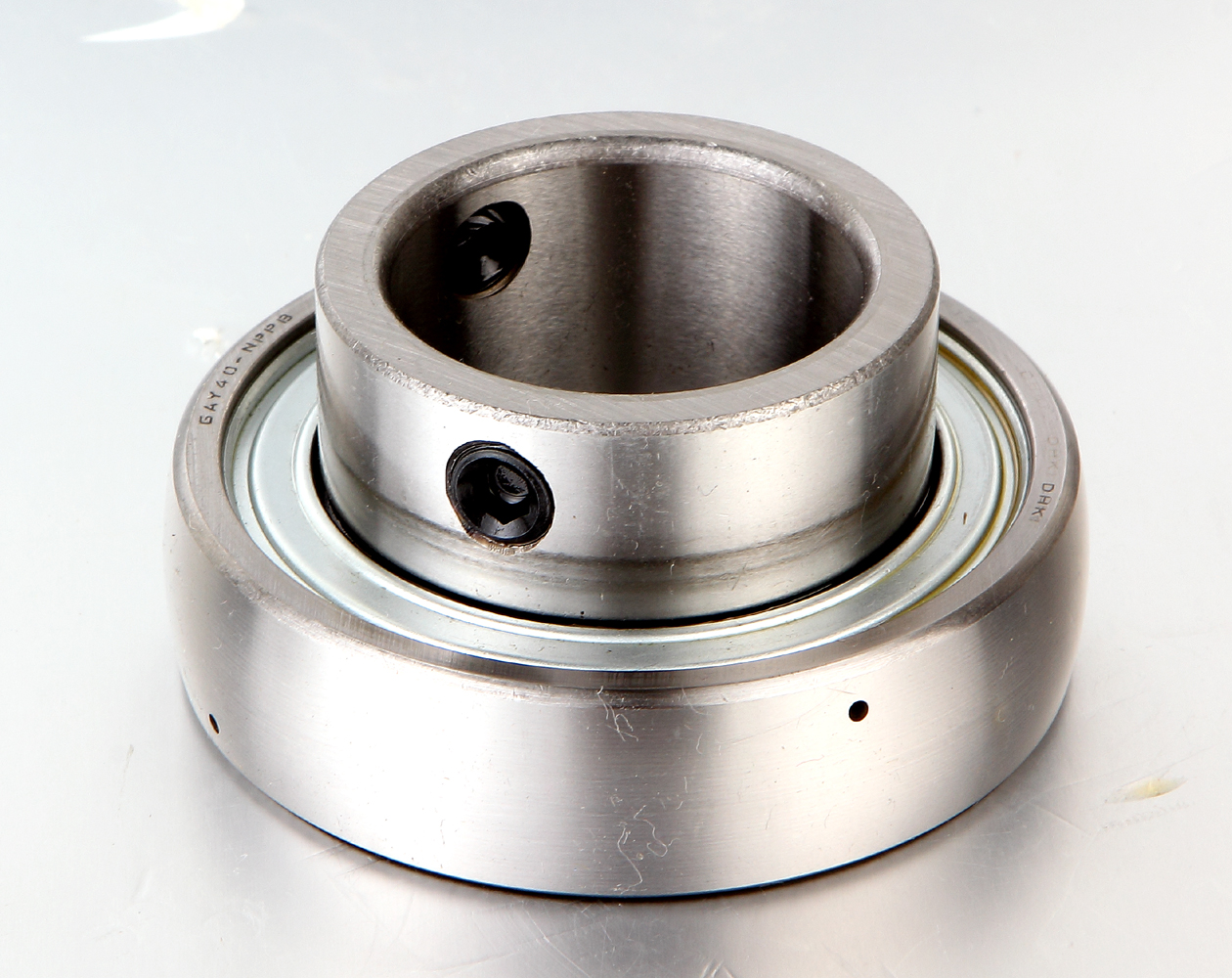

DHK外球面轴承通常都有一个加宽的内圈，通过偏心锁紧圈固定到轴上(GRAE...NPPB, RAE...NPPB, RALE...NPPB, GE...KRPB3,GE...KRRB, E...KRRB, GE...KLLHB系列）或通过两个螺钉固定到轴上(GAY...NPPB, GLE...KRRB,GYE_KKRB系列)。

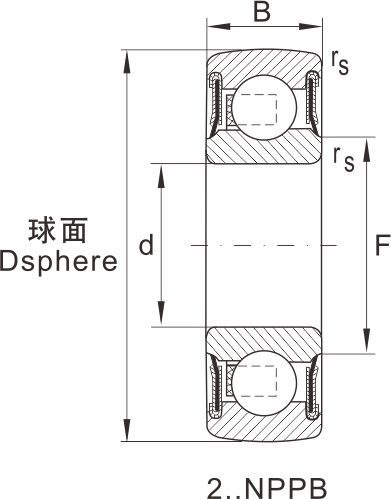

另外还有与62系列轴承尺寸数据一样但外径为球面的2_NPPB系列和用紧定套固定到轴上的GSH-RRB系列。

DHK外球面轴承通常都有一个加宽的内圈，通过偏心锁紧圈固定到轴上(GRAE...NPPB, RAE...NPPB, RALE...NPPB, GE...KRPB3,GE...KRRB, E...KRRB, GE...KLLHB系列）或通过两个螺钉固定到轴上(GAY...NPPB, GLE...KRRB,GYE_KKRB系列)。

另外还有与62系列轴承尺寸数据一样但外径为球面的2_NPPB系列和用紧定套固定到轴上的GSH-RRB系列。
DHK外球面轴承采用冲压钢保持架作为标准保持架。
如有需要，DHK可以提供装有塑料保持架的外球面球轴承。
DHK外球面轴承外径公差采用普通级公差(PN)，为易于装配，内径采用加公差，具体公差值见下表。
DHK外球面轴承采用深沟球轴承的径向游隙C3组作为标准游隙（无游隙后缀）。
具体游隙值见下表。

产品尺寸参数

询价	型号	轴径	重量	尺寸													极限速度min-1	额定负荷
询价	型号	轴径	重量	d	D	B	B1	E	F	F1	G	L	N	R	rs min	A/F	极限速度min-1	动负荷	静负荷
	201NPPB	12	0.04	12	32	10	--	--	17.1	--	--	--	--	--	0.6	--	18300	6800	3050

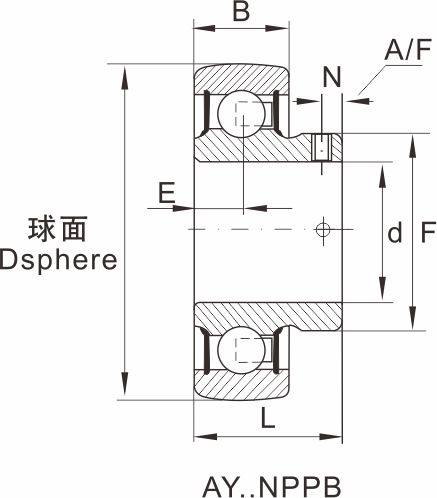

	AY12NPPB	12	0.1	12	40	12	--	6	23.9	--	--	22	4	--	--	2.5	--	9600	4750

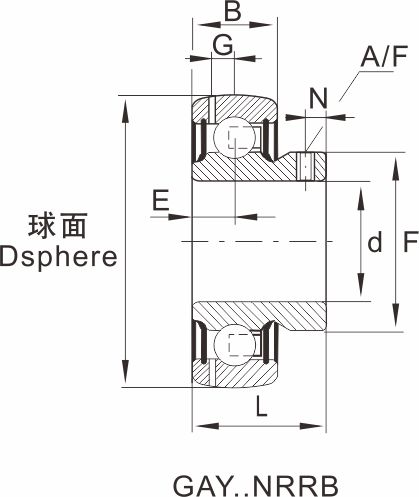

	GAY12NPPB	12	0.1	12	40	12	--	6	23.9	--	3.3	22	4	--	--	2.5	--	9600	4750

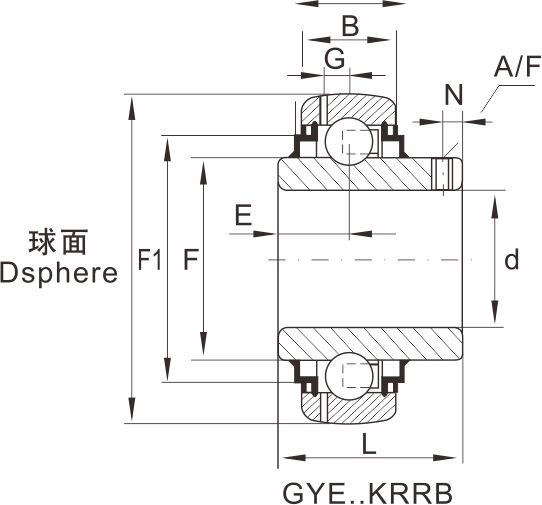

	GYE12KRRB	12	0.11	12	40	12	16.6	11.5	23.9	31.6	3.3	27.4	4	--	--	2.5	--	9600	4750
	AY15NPPB	15	0.09	15	40	12	--	6	23.9	--	--	22	4	--	--	2.5	--	9600	4750
	GAY15NPPB	15	0.09	15	40	12	--	6	23.9	--	3.3	22	4	--	--	2.5	--	9600	4750
	GYE15KRRB	15	0.1	15	40	12	16.6	11.5	23.9	31.6	3.3	27.4	4	--	--	2.5	--	9600	4750
	GYE16KRRB	16	0.1	16	40	12	16.6	11.5	23.9	31.6	3.3	27.4	4	--	--	2.5	--	9600	4750
	203NPPB	17	0.06	17	40	12	--	--	23.9	--	--	--	4	--	0.6	--	13000	9600	4750
	AY17NPPB	17	0.08	17	40	12	--	6	23.9	--	--	22	4	--	--	2.5	--	9600	4750
	GAY17NPPB	17	0.08	17	40	12	--	6	23.9	--	3.3	22	4	--	--	2.5	--	9600	4750
	GYE17KRRB	17	0.09	17	40	12	16.6	11.5	23.9	31.6	3.3	27.4	4	--	--	2.5	--	9600	4750
	204NPPB	20	0.11	20	47	14	--	--	26.5	--	--	--	--	--	1	--	11000	12800	6600
	AY20NPPB	20	0.13	20	47	14	--	7	28.3	--	--	25	4.5	--	--	2.5	--	12800	6600
	GAY20NPPB	20	0.13	20	47	14	--	7	28.3	--	3.7	25	4.5	--	--	2.5	--	12800	6600

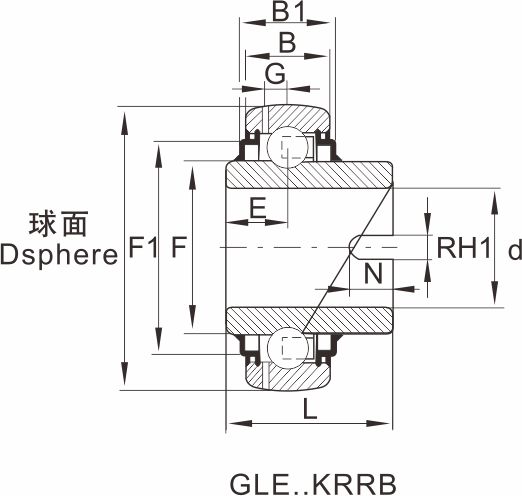

	GLE20KRRB	20	0.16	20	47	14	16.6	15.6	27.6	37.4	3.7	34.1	7	7	--	--	--	12800	6600

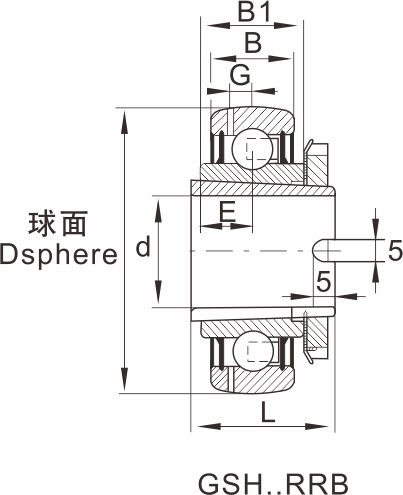

	GSH20RRB	20	0.14	20	47	14	15	7.5	--	--	3.7	28	--	--	--	--	--	12700	6600
	GYE20KRRB	20	0.17	20	47	14	16.6	12.7	27.6	37.4	3.7	31	4.5	--	--	2.5	--	12800	6600
	205NPPB	25	0.13	25	52	15	--	--	30.3	--	--	--	--	--	1	--	88000	14000	7800
	AY25NPPB	25	0.16	25	52	15	--	7.5	33.5	--	--	27	5	--	--	2.5	--	14000	7800
	GAY25NPPB	25	0.16	25	52	15	--	7.5	33.5	--	3.9	27	5	--	--	2.5	--	14000	7800
	GLE25KRRB	25	0.19	25	52	15	16.7	14.7	33.8	42.5	3.9	34.9	8	7	--	--	--	14000	7800
	GSH25RRB	25	0.17	25	52	15	15	7.5	--	--	3.9	28	--	--	--	--	--	13600	7800
	GYE25KRRB	25	0.2	25	52	15	16.7	14.3	33.8	42.5	3.9	34.1	5	--	--	2.5	--	14000	7800
	206NPPB	30	0.2	30	62	16	--	--	37.4	--	--	--	--	--	1	--	7300	19500	11300
	AY30NPPB	30	0.25	30	62	18	--	9	39.4	--	--	30	5	--	--	3	--	19500	11300
	GAY30NPPB	30	0.25	30	62	18	--	9	39.4	--	5	30	5	--	--	3	--	19500	11300
	GLE30KRRB	30	0.3	30	62	18	20.7	14.5	40.2	52	5	36.5	8	7	--	--	--	19500	11300
	GSH30RRB	30	0.27	30	62	18	18	9	--	--	5	32	--	--	--	--	--	18900	11300
	GYE30KRRB	30	0.33	30	62	18	20.7	15.9	40.2	52	5	38.1	5	--	--	3	--	19500	11300
