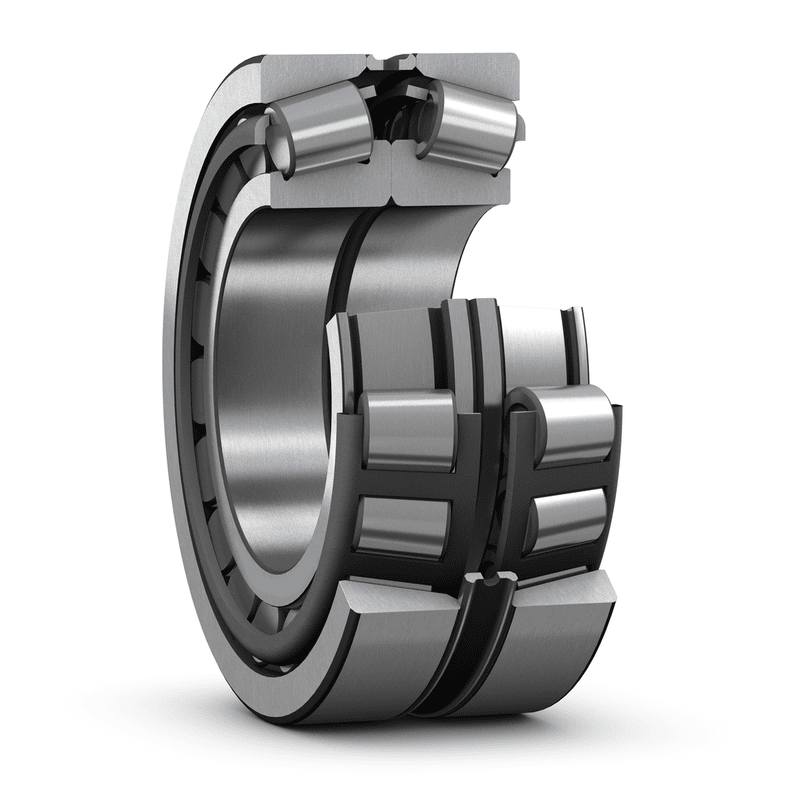

配对单列圆锥滚子轴承（面对面）

产品及图纸

发送询价

产品样本下载

基本类型

保持架

公差

游隙

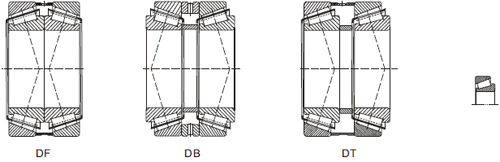

由于圆锥滚子轴承只能承受单向的轴向负荷，常成对使用。DHK可以按需要提供配对的单列圆锥滚子轴承，面对面配对（后缀DF），背对背配对（后缀DB），以及串联（后缀DT），如下图所示：


由于圆锥滚子轴承只能承受单向的轴向负荷，常成对使用。DHK可以按需要提供配对的单列圆锥滚子轴承，面对面配对（后缀DF），背对背配对（后缀DB），以及串联（后缀DT），如下图所示：
DHK圆锥滚子轴承采用冲压钢板保持架，保持架向侧面略有突出，故必须考虑其安装尺寸。
配对轴承的宽度公差由游隙和△Ts决定。
单列圆锥滚子轴承的游隙，靠在安装时调整与它配对使用的另一套轴承来设定。
DHK面对面和背对背配对的轴承对轴向游隙如下表所示，DHK 可以根据需要定配轴向游隙。

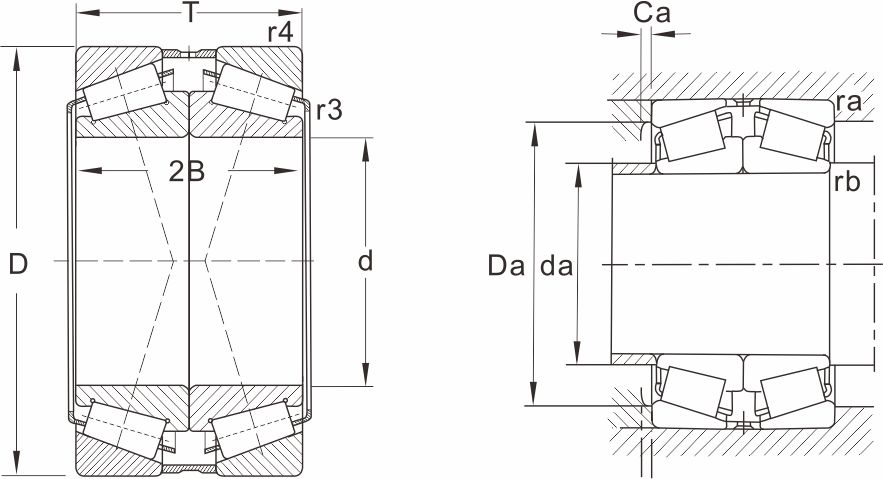

产品尺寸参数

询价	型号	外形尺寸（mm）			额定负荷		疲劳负荷	极限速度		重量（kg）	轴承尺寸			邻接和圆角尺寸						计算系数
询价	型号	d	D	T	动负荷	静负荷	pu	脂润滑	油润滑	重量（kg）	2B	r3.4 min	r5 min	da max	Da min	Da max	Ca min	ra max	rb max	e	Y1	Y2	Y0
	31305.DF	25	62	36.5	64.4	80	8.8	4500	6000	0.55	34	1.5	0.6	34	47	55	3	1.5	0.4	0.83	0.81	1.2	0.8
	31306.DF	30	72	41.5	80.9	100	11.6	4000	5300	0.85	38	1.5	0.6	40	55	65	3	1.5	0.4	0.83	0.81	1.2	0.8
	31307.DF	35	80	45.5	105	134	15.6	3400	4500	1.1	42	1.5	0.6	45	62	71	3	1.5	0.4	0.83	0.81	1.2	0.8
	31308.DF	40	90	50.5	128	163	19.3	3000	4000	1.58	46	1.5	0.6	53	77	81	3	1.5	0.4	0.83	0.81	1.2	0.8
	31309.DF	45	100	54.5	157	204	25	2600	3600	2	50	1.5	0.6	57	79	91	4	1.5	0.4	0.83	0.81	1.2	0.8
	31310.DF	50	110	58.5	183	240	29	2400	3400	2.9	54	2	0.6	62	87	100	4	2	0.4	0.83	0.81	1.2	0.8
	31311.DF	55	120	63	209	275	33.5	2000	3000	3.45	58	2	0.6	68	94	110	4	2	0.4	0.83	0.81	1.2	0.8
	31312.DF	60	130	67	246	335	40.5	1900	2800	4.1	62	2.5	1	74	103	118	5	2	0.8	0.83	0.81	1.2	0.8
	31313.DF	65	140	72	281	380	47.5	1800	2600	5.6	66	2.5	1	80	111	128	5	2	0.8	0.83	0.81	1.2	0.8
	32014X.DF	70	110	50	172	305	34.5	2400	3400	1.8	50	1.5	0.6	78	98	103	5	1.5	0.4	0.43	1.6	2.3	1.6
	31314.DF	70	150	76	319	440	54	1700	2400	6.22	70	2.5	1	85	118	138	5	2	0.8	0.83	0.81	1.2	0.8
	31315.DF	75	160	80	358	490	58.5	1600	2200	7.25	74	2.5	1	91	127	148	6	2	0.8	0.83	0.81	1.25	0.8
	32316.DF	80	140	70.5	319	490	57	1900	2800	5.8	66	2	0.6	91	122	130	5	2	0.4	0.43	1.6	2.3	1.6
	31316.DF	80	170	85	380	530	64	1600	2200	9.1	78	2.5	1	97	134	158	6	2	0.8	0.83	0.81	1.2	0.8
	32017X.DF	85	130	58	238	450	51	1900	2800	2.8	58	1.5	0.6	94	117	123	6	1.5	0.4	0.44	1.5	2.3	1.6
	32217.DF	85	150	77	369	570	67	1800	2600	5.2	72	2	0.6	97	130	140	5	2	0.4	0.43	1.6	2.3	1.6
	31317.DF	85	180	89	416	570	67	1500	2000	10.5	82	3	1	103	143	166	6	2.5	0.8	0.83	0.81	1.2	0.8
	32018X.DF	90	140	64	292	540	62	1800	2600	3.65	64	1.5	0.6	100	125	131	6	1.5	0.4	0.43	1.6	2.3	1.6
	30218.DF	90	160	65	336	490	57	1700	2400	5.15	60	2	0.6	104	140	150	5	2	0.4	0.43	1.6	2.3	1.6
	32218.DF	90	160	85	429	680	76.5	1700	2400	6.9	80	2	0.6	102	138	150	5	2	0.4	0.43	1.6	2.3	1.6
	31318.DF	90	190	93	457	630	73.5	1400	1900	11.65	86	3	1	109	151	176	5	2.5	0.8	0.83	0.81	1.2	0.8
	31319.DF	95	200	99	501	710	78	1300	1800	14.4	90	3	1	114	157	186	5	2.5	0.8	0.83	0.81	1.2	0.8
	32020X.DF	100	150	64	292	560	63	1700	2400	3.95	64	1.5	0.6	110	134	141	6	1.5	0.4	0.46	1.5	2.2	1.4
	30220.DF	100	180	74	418	640	72	1600	2200	7.7	68	2.5	1	116	157	168	5	2	0.8	0.43	1.6	2.3	1.6
	32220.DF	100	180	98	539	880	96.5	1600	2200	10	92	2.5	1	115	154	168	5	2	0.8	0.43	1.6	2.3	1.6
	31320.DF	100	215	113	644	930	102	1200	1700	19.1	102	3	1	121	168	201	7	2.5	0.8	0.83	0.81	1.2	0.8
	32022X.DF	110	170	76	402	780	95	1600	2200	6.3	76	2	0.6	123	152	160	7	2	0.4	0.43	1.6	2.3	1.6
	32222.DF	110	200	112	682	1140	122	1400	1900	15.2	106	2.5	1	127	170	188	6	2	0.8	0.43	1.6	2.3	1.6
	31322.DF	110	240	126	781	1160	125	1000	1500	26.9	114	3	1	135	188	226	7	2.5	0.8	0.83	0.81	1.2	0.8
	32024X.DF	120	180	76	418	830	90	1300	1800	10	76	2	0.6	132	161	170	7	2	0.4	0.46	1.5	2.2	1.4
