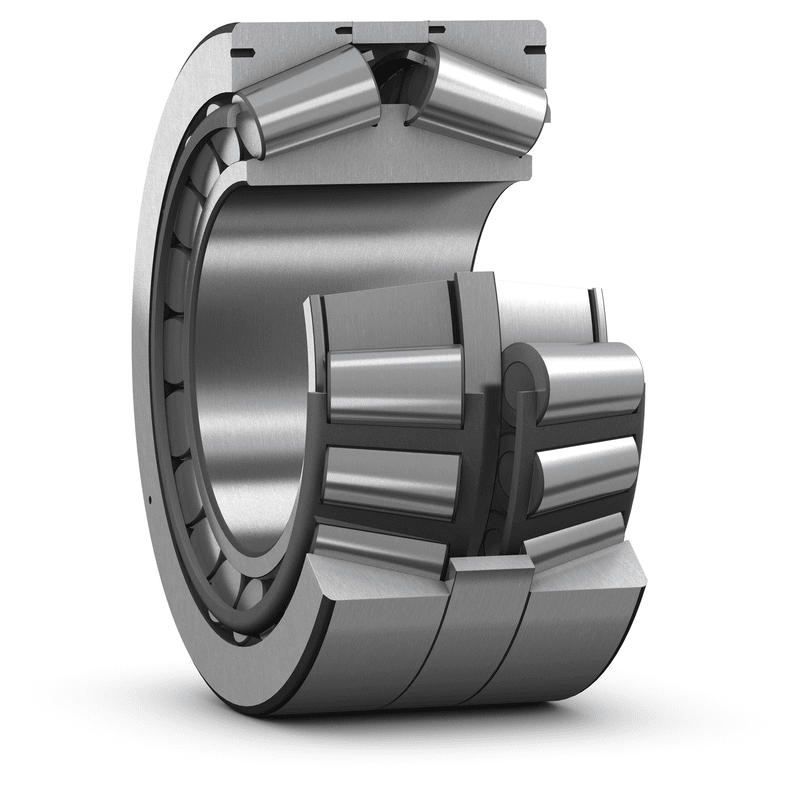

双列圆锥滚子轴承（双外圈单内圈）

产品及图纸

发送询价

产品样本下载

基本类型

保持架

公差

游隙

双列圆锥滚子轴承在承受径向载荷的同时，可以承受双向轴向载荷。

双列圆锥滚子轴承有两种基本类型：一种是双外圈和一个双滚道内圈结构，此结构钢性差，另一种是一个双滚道外圈和双内圈结构，此结构由于支撑宽度加大而钢性好，在有较大倾覆力矩的场合应选用此结构，在双外圈或双内圈之间有隔圈。

双列圆锥滚子轴承在承受径向载荷的同时，可以承受双向轴向载荷。
双列圆锥滚子轴承有两种基本类型：一种是双外圈和一个双滚道内圈结构，此结构钢性差，另一种是一个双滚道外圈和双内圈结构，此结构由于支撑宽度加大而钢性好，在有较大倾覆力矩的场合应选用此结构，在双外圈或双内圈之间有隔圈。
DHK双列圆锥滚子轴承采用冲压钢板保持架，也可以采用柱销式钢保持架。
双列圆锥滚子轴承的公差和游隙，请在下单时指定，或垂询DHK技术部。
双列圆锥滚子轴承的公差和游隙，请在下单时指定，或垂询DHK技术部。

产品尺寸参数

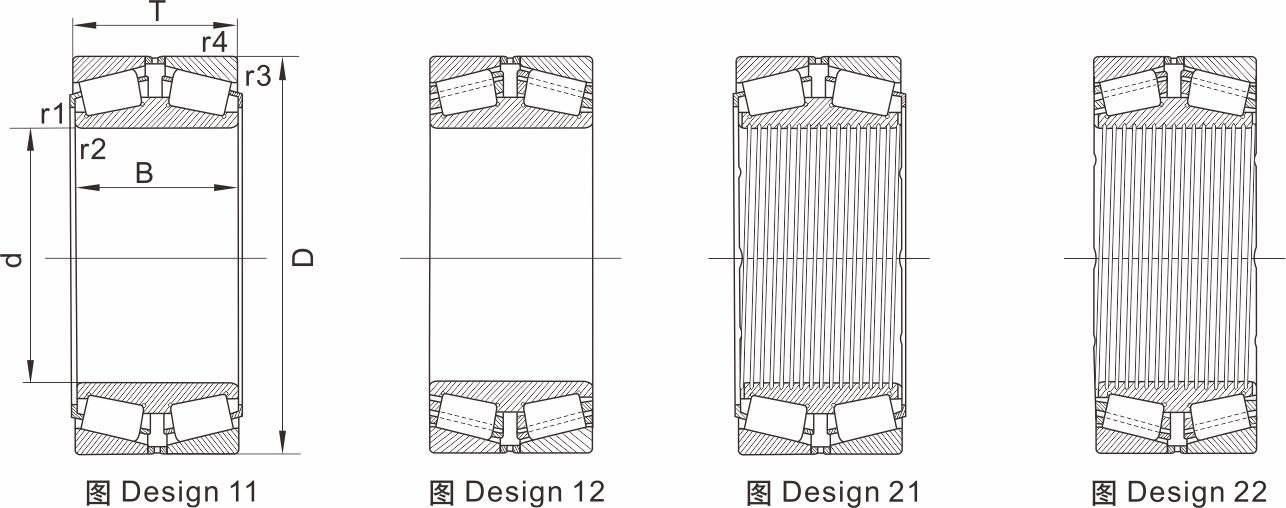

询价	型号	外形尺寸 [mm]						重量 (kg)	AFBMA	图	额定载荷		计算参数
询价	型号	d	D	T	B	r1,r2 Min	r3,r4 Min	重量 (kg)	AFBMA	图	动负荷	静负荷	e	Y1	Y2	Y0	K
	331387	152.400 6.0000	222.25	84.138	84.138	1.5	1.5	11.5	M231649DW/M231610	11	523	1230	0.33	2	3	2	1.76
		152.400 6.0000	8.75	3.3125	3.3125	0.059	0.059
	331814	177.800 7.0000	247.65	90.488	90.488	1.5	3.3	13	67790DW/67720	11	583	1440	0.44	1.5	2.3	1.4	1.33
		177.800 7.0000	9.75	3.5625	3.5625	0.059	0.13
	BT2B332799	203.200 8.0000	317.5	133.35	133.35	6.4	3.3	40	93801D/93125	11	1050	2370	0.52	1.3	1.9	1.3	1.12
		203.200 8.0000	12.5	5.25	5.25	0.25	0.13
	331388	206.375 8.1250	282.575	87.312	87.312	0.8	3.3	17	67985DW/67920	11	605	1590	0.5	1.35	2	1.3	1.15
		206.375 8.1250	11.125	3.4375	3.4375	0.063	0.13
	BT2B332492	234.950 9.2500	327.025	93.662	93.662	1.5	3.3	25.5	8576W/8500	11	737	2020	0.4	1.7	2.5	1.6	1.44
		234.950 9.2500	12.875	3.6875	3.6875	0.059	0.13
	BT2B332931	240 9.4488	480	220	200	2.5	5	183	--	11	3190	5800	0.72	0.94	1.4	0.9	0.82
		240 9.4488	18.8976	8.6614	7.874	0.098	0.197
	332296	254 10.0000	358.775	130.175	130.175	1.5	3.3	43.5	M249749DW/M249710	11	1320	3420	0.33	2	3	2	1.76
		254 10.0000	14.125	5.125	5.125	0.059	0.13
	331558	266.700 10.5000	355.6	107.95	109.538	1.6	3.2	31.5	76589DW/76520	11	968	2690	0.37	1.8	2.7	1.8	1.56
		266.700 10.5000	14	4.25	4.1325	0.063	0.125
	331223A	269.875 10.6250	381	136.525	136.525	3.3	3.3	51	M252349D/M252310	11	1450	3680	0.33	2	3	2	1.76
		269.875 10.6250	15	5.375	5.375	0.13	0.13
	641070A	288.925 11.3750	406.4	144.462	144.462	3.3	3.3	60.5	M255449D/M255410	11	1680	4340	0.33	2	3	2	1.73
		288.925 11.3750	16	5.6875	5.6875	0.13	0.13
	331951	300.038 11.8125	422.275	150.813	150.813	3.3	3.3	70	HM256849DW/HM256810	21	1760	4600	0.33	2	3	2	1.73
		300.038 11.8125	16.625	5.9375	5.9375	0.13	0.13
	331713B	342.900 13.5000	533.4	139.69	146.05	3.3	3.3	115	EE971355DW/972100	21	2160	4420	0.33	2	3	2	1.76
		342.900 13.5000	21	5.4996	5.75	0.13	0.13
	332240A	343.052 13.5060	457.098	122.238	122.238	1.5	3.3	54.5	LM761649DW/LM761600	21	1380	3420	0.48	1.4	2.1	1.4	1.24
		343.052 13.5060	17.996	4.8125	4.8125	0.059	0.13
	331527C	346.075 13.6250	488.95	174.625	174.625	3.3	3.3	110	HM262749/HM262710	21	2510	6160	0.33	2	3	2	1.74
		346.075 13.6250	19.25	6.875	6.875	0.13	0.13
	331158A	384.175 15.1250	546.1	193.675	193.675	3.2	6.4	152	HM266449DW/HM266410	21	3030	8100	0.33	2	3	2	1.76
		384.175 15.1250	21.5	7.625	7.625	0.125	0.25
