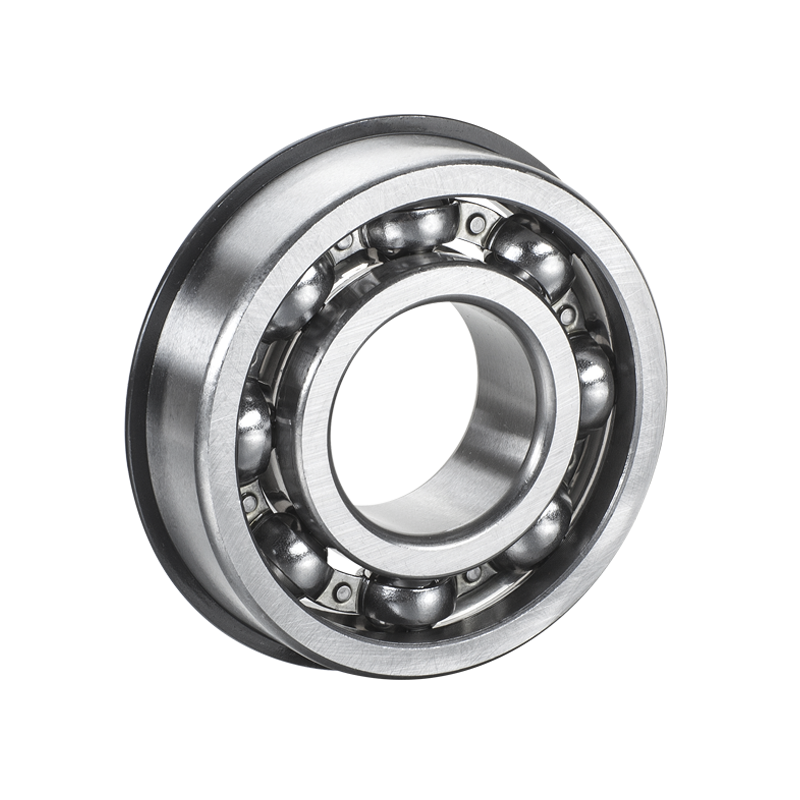

带止动槽和止动环的深沟球轴承

产品及图纸

发送询价

产品样本下载

基本类型

对中

保持架

公差

游隙

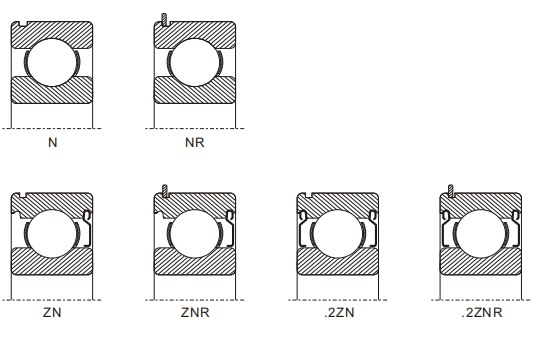

带止动槽或止动环的深沟球轴承在原深沟球轴承型号后加后缀N或NR

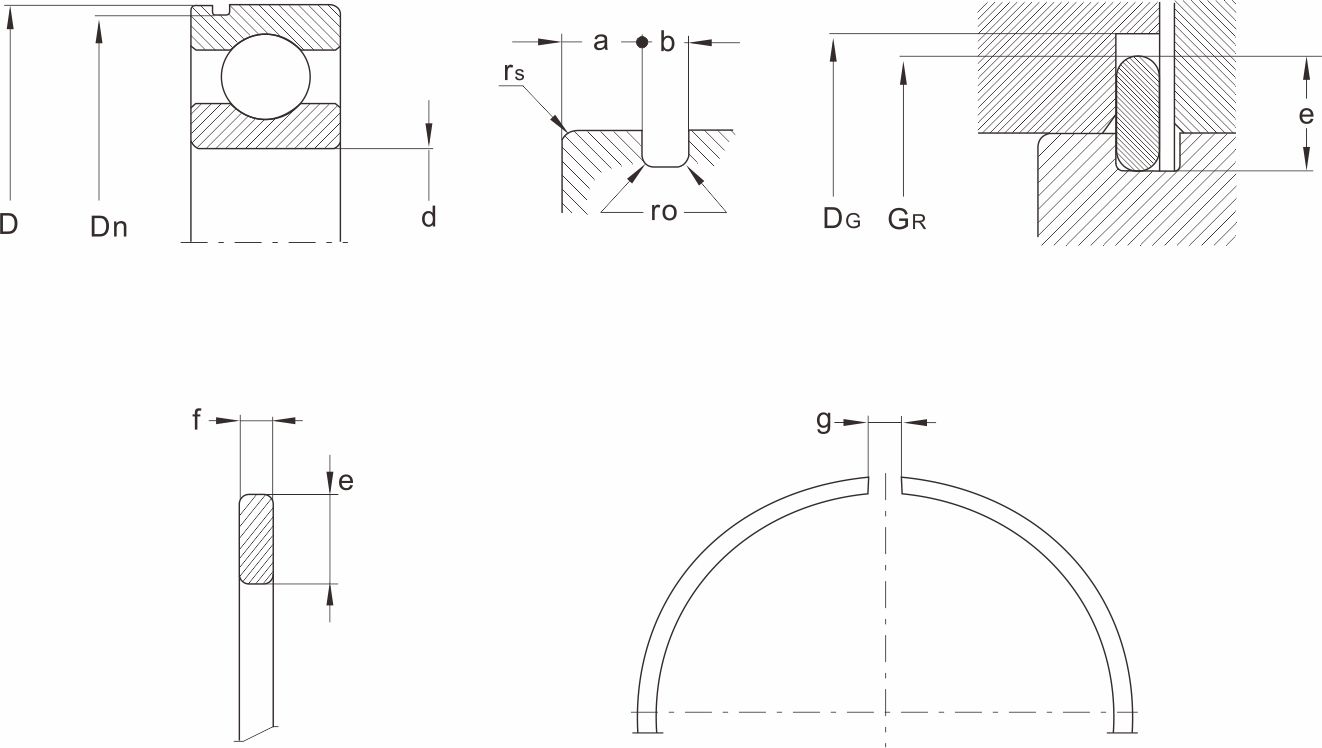

止动槽和和止动环的尺寸见下表

轴承的其他尺寸，额定负荷同单列深沟球轴承。

带止动槽或止动环的深沟球轴承在原深沟球轴承型号后加后缀N或NR
止动槽和和止动环的尺寸见下表
轴承的其他尺寸，额定负荷同单列深沟球轴承。
单列深沟球轴承的自动调心能力是非常有限的。在正常的使用条件下，允许偏转角最大不超过10’。不对中会产生相当大的附加应力，缩短轴承的寿命并且产生很大的噪音。
DHK单列深沟球轴承以冲压钢保持架为标准保持架，对于大规格的轴承，通常采用黄铜保持架作为标准保持架（加后缀M）。
DHK的单列深沟球轴承以普通公差(PN)作为标准的精度等级。
在用户订单要求时，DHK可以提供更高尺寸和几何精度公差等级的轴承。
DHK单列深沟球轴承采用基本组游隙(CN)作为标准游隙；
DHK可以按要求提供其它游隙组的轴承，或按客户要求的特殊游隙的轴承；
不同游隙组的具体数值见下表，表中数据符合标准GB/T 4604-1991以及IS05753-1991。

DHK单列/双列深沟球轴承径向游隙标准

产品尺寸参数

询价	基本型号轴承系列				D	Dn		a 轴承系列60		a 轴承系列 62 63 64		b		r0	止动环	f		e		g	DR	DG
询价	60	62	63	64	D	min.	max.	min.	max.	min.	max.	min.	max.	max.	D	min.	max.	min.	max.	≈	max	min
	--	6200N	--	--	30	27.92	28.17	--	--	1.91	2.06	1.35	1.65	0.4	SP30	1.02	1.12	3.1	3.25	3	34.7	35.5
	6002N	6201N	--	--	32	29.9	30.15	1.91	2.06	1.91	2.06	1.35	1.65	0.4	SP32	1.02	1.12	3.1	3.25	3	36.7	37.5
	6003N	6202N	6300N	--	35	32.92	33.17	1.91	2.06	1.91	2.06	1.35	1.65	0.4	SP35	1.02	1.12	3.1	3.25	3	39.7	40.5
	--	--	6301N	--	37	34.52	34.77	--	--	1.91	2.06	1.35	1.65	0.4	SP37	1.02	1.12	3.1	3.25	3	41.3	42
	--	6203N	--	--	40	37.85	38.1	--	--	1.91	2.06	1.35	1.65	0.4	SP40	1.02	1.12	3.1	3.25	3	44.6	45.5
	6004N	--	6302N	--	42	39.5	39.75	1.9	2.06	1.91	2.06	1.35	1.65	0.4	SP42	1.02	1.12	3.1	3.25	3	46.3	47
	60/22N	--	--	--	44	41.5	41.75	1.9	2.06	--	--	1.35	1.65	0.4	SP44	1.02	1.12	3.1	4.04	3	48.3	49
	6005N	6204N	6303N	--	47	44.35	44.6	1.9	2.06	2.31	2.46	1.35	1.65	0.4	SP47	1.02	1.12	3.89	4.04	4	52.7	53.5
	--	60/22N	--	--	50	47.35	47.6	--	--	2.31	2.46	1.35	1.65	0.4	SP50	1.02	1.12	3.89	4.04	4	55.7	56.5
	6028N	6205N	6304N	6402N	52	49.48	49.73	1.91	2.06	2.31	2.46	1.35	1.65	0.4	SP52	1.02	1.12	3.89	4.04	4	57.9	58.5
	6006N	--	--	--	55	52.35	52.6	1.91	2.06	--	--	1.35	1.65	0.4	SP55	1.02	1.12	3.89	4.04	4	60.7	61.5
	--	--	63/22N	--	56	52.35	53.6	--	--	2.31	2.46	1.35	1.65	0.4	SP56	1.02	1.12	3.89	4.04	4	61.7	62.5
	60/32N	62/28N	--	--	58	52.35	55.6	1.88	2.06	2.31	2.46	1.35	1.65	0.4	SP58	1.02	1.12	3.89	4.04	4	63.7	64.5
	6007N	6206N	6305N	6403N	62	59.11	59.61	1.86	2.06	3.08	3.28	1.9	2.2	0.6	SP62	1.6	1.7	3.89	4.04	4	67.7	68.5
	--	62/32N	--	--	65	62.1	62.6	--	--	3.08	3.28	1.9	2.2	0.6	SP65	1.6	1.7	3.89	4.04	4	70.7	71.5
	6008N	--	63/28	--	68	64.32	64.82	2.29	2.49	3.08	3.28	1.9	2.2	0.6	SP68	1.6	1.7	4.7	4.85	5	74.6	76
	--	6207N	6306N	6404N	72	68.31	68.81	--	--	3.08	3.28	1.9	2.2	0.6	SP72	1.6	1.7	4.7	4.85	5	78.6	80
	6009N	--	63/32N	--	75	71.33	71.83	2.29	2.49	3.08	3.28	1.9	2.2	0.6	SP75	1.6	1.7	4.7	4.85	5	81.6	83
	6010N	6208N	6307N	6405N	80	76.31	76.81	2.29	2.49	3.08	3.28	1.9	2.2	0.6	SP80	1.6	1.7	4.7	4.85	5	86.6	88
	--	6209N	--	--	85	81.31	81.81	--	--	3.08	3.28	1.9	2.2	0.6	SP85	1.6	1.7	4.7	4.85	5	91.6	93
	6011N	6210N	6308N	6406N	90	86.29	86.79	2.67	2.87	3.08	3.28	2.7	3	0.6	SP90	2.36	2.46	4.7	4.85	5	96.6	98
	6012N	--	--	--	95	91.32	91.82	2.67	2.87	--	--	2.7	3	0.6	SP95	2.36	2.46	4.7	4.85	5	101.6	103
	6013N	3211N	6309N	6407N	100	96.3	96.8	2.67	2.87	3.08	3.28	2.7	3	0.6	SP100	2.36	2.46	4.7	4.85	5	106.5	108
	6014N	3212N	6310N	6408N	110	106.31	106.81	2.67	2.87	3.08	3.28	2.7	3	0.6	SP110	2.36	2.46	4.7	4.85	5	116.6	118
	6015N	--	--	--	115	111.31	111.81	2.67	2.87	--	--	2.7	3	0.6	SP115	2.36	2.46	4.7	4.85	5	121.6	123
	--	6213N	6311N	6409N	120	114.71	115.21	--	--	3.86	4.06	3.1	3.4	0.6	SP120	2.72	2.82	7.06	7.21	7	129.7	131.5
	6016N	6214N	--	--	125	119.72	120.22	2.67	2.87	3.86	4.06	3.1	3.4	0.6	SP125	2.72	2.82	7.06	7.21	7	134.7	126.5
	6017N	6215N	6312N	6410N	130	124.72	125.22	2.67	2.87	3.86	4.06	3.1	3.4	0.6	SP130	2.72	2.82	7.06	7.21	7	139.7	141.5
	6018N	6216N	6313N	6411N	140	134.73	135.23	6.46	3.71	4.65	1.9	3.1	3.4	0.6	SP140	2.72	2.82	7.06	7.21	7	154.7	157
	6019N	--	--	--	145	139.73	140.23	3.44	3.71	--	--	3.1	3.4	0.6	SP145	2.72	2.82	7.06	7.21	7	154.7	157
