配对单列圆锥滚子轴承（背对背）

产品及图纸

发送询价

产品样本下载

基本类型

保持架

公差

游隙

由于圆锥滚子轴承只能承受单向的轴向负荷，常成对使用。DHK可以按需要提供配对的单列圆锥滚子轴承，面对面配对（后缀DF），背对背配对（后缀DB），以及串联（后缀DT），如下图所示：


由于圆锥滚子轴承只能承受单向的轴向负荷，常成对使用。DHK可以按需要提供配对的单列圆锥滚子轴承，面对面配对（后缀DF），背对背配对（后缀DB），以及串联（后缀DT），如下图所示：
DHK圆锥滚子轴承采用冲压钢板保持架，保持架向侧面略有突出，故必须考虑其安装尺寸。
配对轴承的宽度公差由游隙和△Ts决定。
单列圆锥滚子轴承的游隙，靠在安装时调整与它配对使用的另一套轴承来设定。
DHK面对面和背对背配对的轴承对轴向游隙如下表所示，DHK 可以根据需要定配轴向游隙。

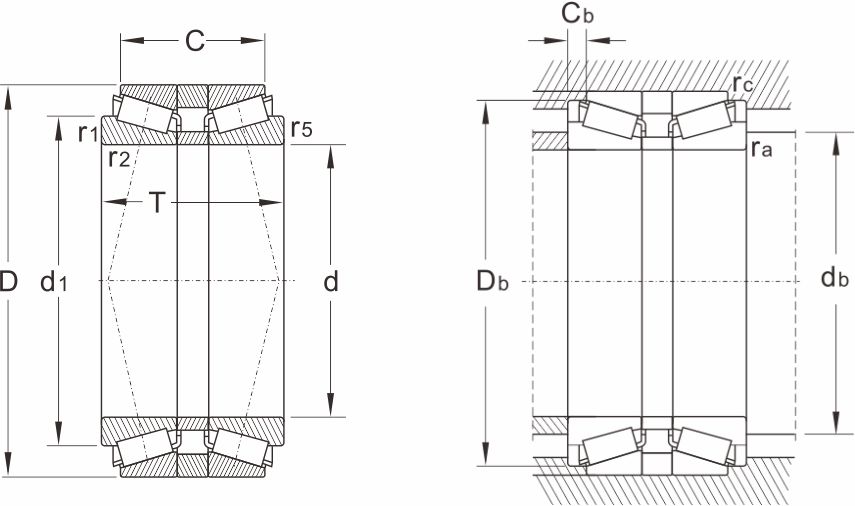

产品尺寸参数

询价	型号	外形尺寸（mm）			额定负荷		疲劳负荷	极限速度		重量	轴承尺寸			邻接和圆角尺寸					计算系数
询价	型号	d	D	T	动负荷	静负荷	pu	脂润滑	油润滑	kg	c	r1.2 min	r5 min	db max	Db min	Cb max	ra max	rc max	e	Y1	Y2	Yo
	30308T72DB	40	90	72	170	190	21.6	5300	8000	1.9	61.5	2	0.6	49	82	5	2	0.6	0.35	1.9	2.9	1.8
	30215T70DB	75	130	70	238	355	41.5	3000	5000	3.25	59.5	2	0.6	84	124	5	2	0.6	0.43	1.6	2.3	1.6
	32215T80DB	75	130	80	275	425	49	3000	5000	3.8	67.5	2	0.6	84	125	6	2	0.6	0.43	1.6	2.3	1.6
	32216T78DB	80	140	78	319	490	57	2800	4500	4.45	63.5	2.5	0.6	90	134	7	2	0.6	0.43	1.6	2.3	1.6
	32017T66XDB	85	130	66	238	450	51	2800	4800	2.7	52	1.5	0.6	92	125	7	1.5	0.6	0.44	1.5	2.3	1.4
	33017T70DB	85	130	70	308	620	69.5	2800	4800	3.5	56	1.5	0.6	92	125	7	1.5	0.6	0.44	1.5	2.3	1.4
	30217T71DB	85	150	71	303	440	51	2600	4300	4.1	58.5	2.5	0.6	95	141	6.5	2	0.6	0.43	1.6	2.3	1.6
	31318T103DB	90	190	103	457	630	73.5	1900	3400	12.5	70	4	1	105	179	16.5	3	1	0.83	0.81	1.2	0.8
	32220T108DB	100	180	108	539	880	96.5	2200	3600	10.5	88	3	1	112	171	10	2.5	1	0.43	1.6	2.3	1.6
	32220T140DB	100	180	140	539	880	96.5	2200	3600	12.5	120	3	1	112	171	10	2.5	1	0.43	1.6	2.3	1.6
	32022T84XDB	110	170	84	402	780	85	2200	3600	6.5	66	2.5	0.6	121	163	9	2	0.6	0.43	1.6	2.3	1.6
	32024T84XDB	120	180	84	418	830	88	2000	3400	7	66	2.5	0.6	131	173	9	2	0.6	0.46	1.5	2.2	1.4
	32224T146DB	120	215	146	792	1400	146	1800	3000	21	123	3	1	132	204	11.5	2.5	1	0.43	1.6	2.3	1.6
	31324T146DB	120	260	146	935	1400	146	1400	2400	35	134	4	1	135	244	26	3	1	0.93	0.81	1.2	0.9
	30226T97.5DB	130	230	97.5	627	980	106	1700	2800	15	70	4	1	145	217	9.5	3	1	0.43	1.6	2.3	1.6
	30326T142DB	130	280	142	1080	1600	166	1400	2400	36.5	112.5	5	1.5	150	255	14.5	4	1.5	0.35	1.9	2.9	1.8
	32028T130XDB	140	210	130	561	1160	116	1700	2800	12.7	108	2.5	0.6	152	202	11	2	0.6	0.46	1.5	2.2	1.4
	30228T106DB	140	250	106	721	1140	116	1500	2600	19.5	86.5	4	1	156	234	9.5	3	1	0.43	1.6	2.3	1.6
	32228T158DB	140	250	158	1100	2000	200	1500	2600	31	130.5	4	1	156	238	13.5	3	1	0.43	1.6	2.3	1.6
	32230T167DB	150	270	168	1250	2280	224	1400	2400	38	134	4	1	166	254	17	3	1	0.43	1.6	2.3	1.6
	32230T248DB	150	270	248	1250	2280	224	1400	2400	39.5	214	4	1	166	254	17	3	1	0.43	1.6	2.3	1.6
	31330T179XDB	150	320	179	1340	2040	200	1100	2000	58.5	115	5	1.5	170	300	32	4	1.5	0.83	0.81	1.2	0.8
	32232T179DB	160	290	179	1510	2800	265	1300	2200	52.5	145	4	1	176	274	17	3	1	0.43	1.6	2.3	1.6
	32034T162XDB	170	260	162	880	1830	180	1400	2200	30.5	134	3	1	184	249	14	2.5	1	0.44	1.5	2.3	1.6
	32936T135DB	180	250	135	605	1460	137	1400	2600	14.5	83	2.5	0.6	192	241	11	2	0.6	0.48	1.4	2.1	1.4
	32036T150DB	180	280	150	1100	2320	220	1300	2200	29.5	118	3	1	194	267	16	2.5	1	0.43	1.6	2.3	1.6
	32236T196DB	180	320	196	1720	3250	300	1100	1900	61.5	156	5	1.5	200	297	14	4	1.5	0.44	1.5	2.3	1.4
	32938T102DB	190	260	102	616	1530	143	1300	2400	15	80	2.5	0.6	202	251	11	2	0.6	0.48	1.4	2.1	1.4
	32938T122DB	190	260	122	616	1530	143	1300	2400	15.5	100	2.5	0.6	202	251	11	2	0.6	0.48	1.4	2.1	1.4
	32038T146X.DB	190	290	146	1120	2400	224	1200	2000	31.5	114	3	1	204	279	16	142	1	0.44	1.5	2.3	1.4
