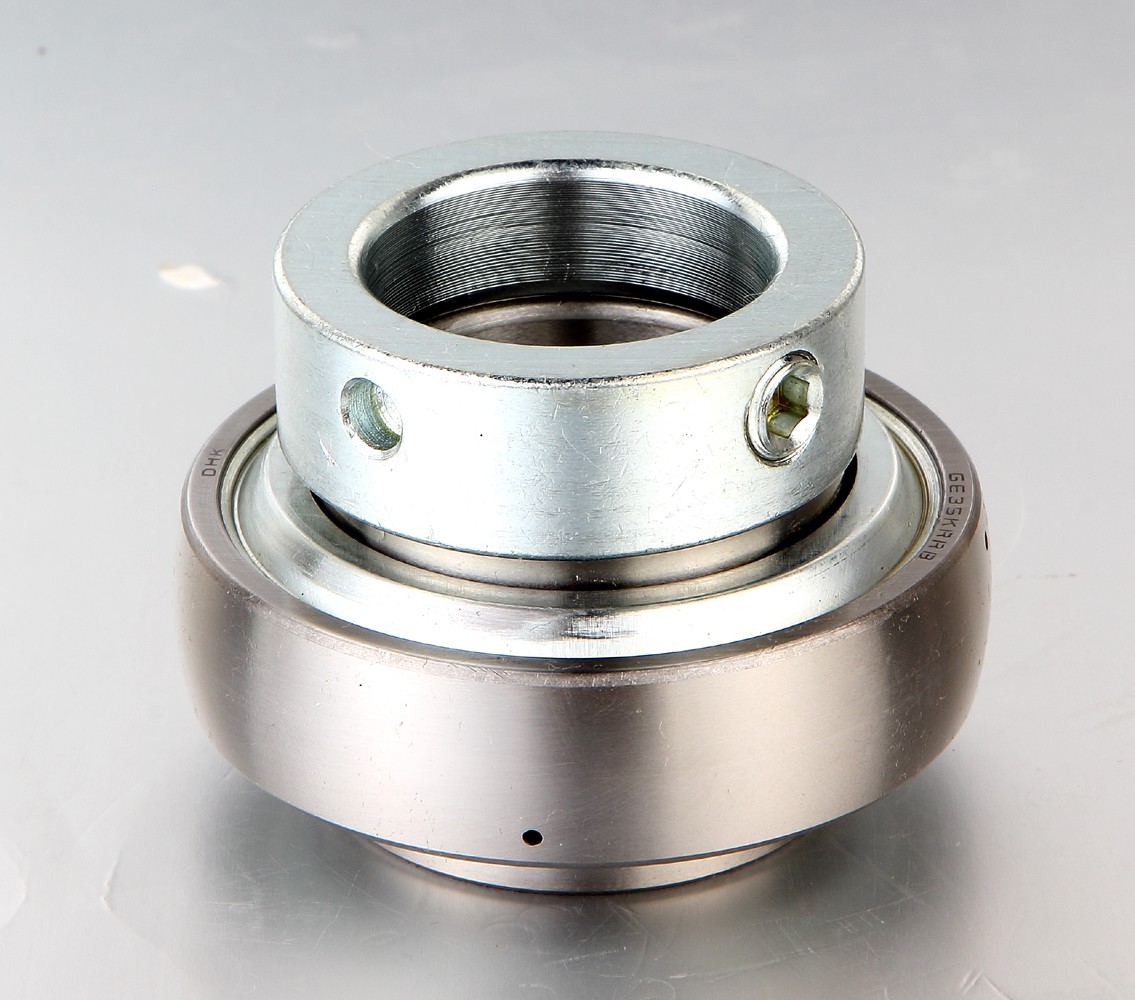

DHK外球面轴承通常都有一个加宽的内圈，通过偏心锁紧圈固定到轴上(GRAE...NPPB, RAE...NPPB, RALE...NPPB, GE...KRPB3,GE...KRRB, E...KRRB, GE...KLLHB系列）或通过两个螺钉固定到轴上(GAY...NPPB, GLE...KRRB,GYE_KKRB系列)。

另外还有与62系列轴承尺寸数据一样但外径为球面的2_NPPB系列和用紧定套固定到轴上的GSH-RRB系列。

DHK外球面轴承通常都有一个加宽的内圈，通过偏心锁紧圈固定到轴上(GRAE...NPPB, RAE...NPPB, RALE...NPPB, GE...KRPB3,GE...KRRB, E...KRRB, GE...KLLHB系列）或通过两个螺钉固定到轴上(GAY...NPPB, GLE...KRRB,GYE_KKRB系列)。

另外还有与62系列轴承尺寸数据一样但外径为球面的2_NPPB系列和用紧定套固定到轴上的GSH-RRB系列。
DHK外球面轴承采用冲压钢保持架作为标准保持架。
如有需要，DHK可以提供装有塑料保持架的外球面球轴承。
DHK外球面轴承外径公差采用普通级公差(PN)，为易于装配，内径采用加公差，具体公差值见下表。
DHK外球面轴承采用深沟球轴承的径向游隙C3组作为标准游隙（无游隙后缀）。
具体游隙值见下表。

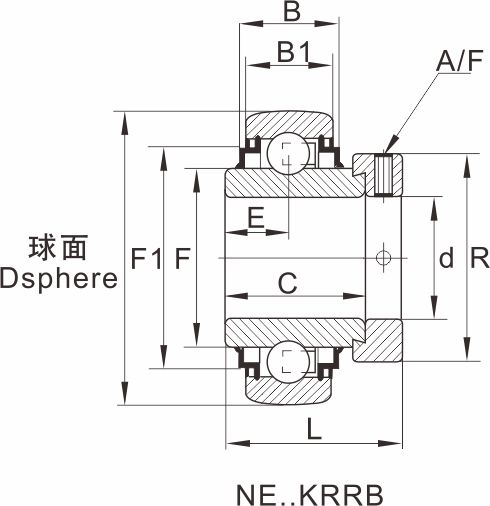

产品尺寸参数

询价	型号	轴径	重量	尺寸										Rmax	F/A	额定负荷
询价	型号	轴径	重量	d	D	B	B1	C	E	F	F1	G	L	Rmax	F/A	动负荷	静负荷
	GRAE12NPPB	12	0.12	12	40	12	--	19	6.5	23	--	3.3	28.6	28	3	9600	4750

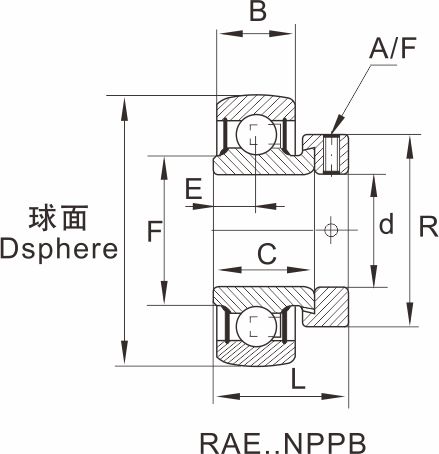

	RAE12NPPB	12	0.12	12	40	12	--	19	6.5	23	--	--	28.6	28	3	9600	4750
	GRAE15NPPB	15	0.12	15	40	12	--	19	6.5	23	--	3.3	28.6	28	3	9600	4750
	RAE15NPPB	15	0.12	15	40	12	--	19	6.5	23	--	--	28.6	28	3	9600	4750

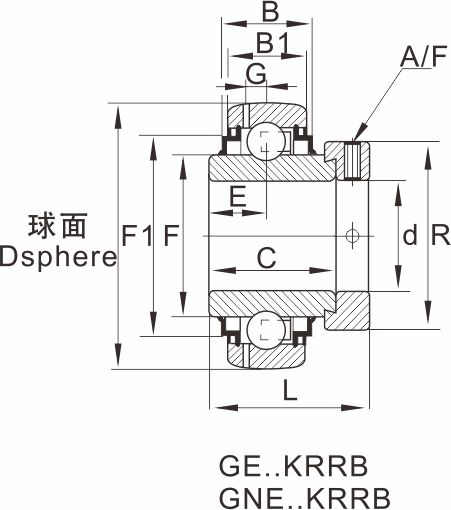

	GE17KRRB	17	0.16	17	40	12	16.6	27.8	6.5	23.9	31.6	3.3	37.3	28	3	9600	4750
	GRAE17NPPB	17	0.12	17	40	12	--	19	6.5	23	--	3.3	28.6	28	3	9600	4750
	RAE17NPPB	17	0.12	17	40	12	--	19	6.5	23	--	--	28.6	28	3	9600	4750
	GE20KLLHB	20	0.2	20	47	14	16.6	34.1	17.1	27.6	37.4	3.7	43.7	33	3	12800	6600

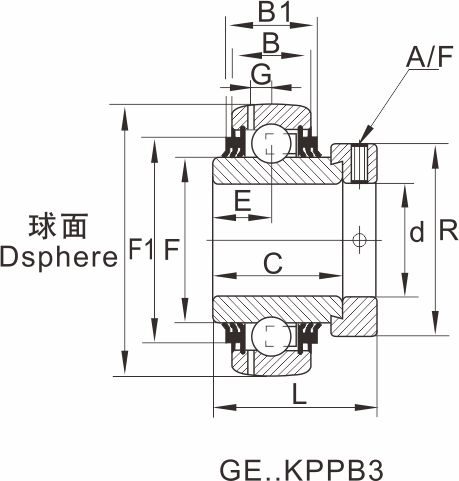

	GE20KPPB3	20	0.2	20	47	14	16.6	34.1	17.1	27.6	37.4	3.7	43.7	33	3	12800	6600
	GE20KRRB	20	0.2	20	47	14	16.6	34.1	17.1	27.6	37.4	3.7	43.7	33	3	12800	6600

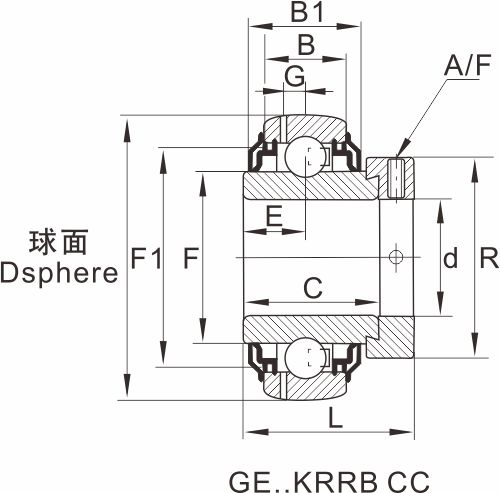

	GE20KRRBCC	20	0.2	20	47	14	23.6	34.1	17.1	27.6	--	3.7	43.7	33	3	12800	6600
	GRAE20NPPB	20	0.16	20	47	14	-	21.4	7.5	26.9	--	3.7	31	33	3	12800	6600
	GRAE20NPPBF	20	0.16	20	47	14	-	21.4	7.5	26.9	--	3.7	31	33	3	12800	6600
	RAE20NPPB	20	0.16	20	47	14	-	21.4	7.5	26.9	--	--	31	33	3	12800	6600
	RALE20NPPB	20	0.09	20	42	12	-	16.7	6	25.4	--	--	24.6	30	2.5	9400	5000

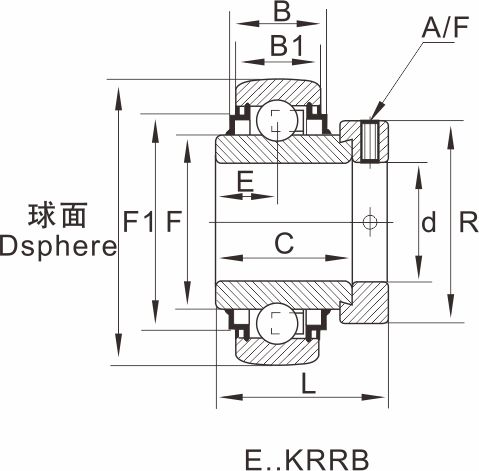

	E25KRRB	25	0.25	25	52	15	16.7	34.9	17.5	33.8	42.5	--	44.4	37.5	3	14000	7800
	GE25KLLHB	25	0.25	25	52	15	20.2	34.9	17.5	33.8	42.5	3.9	44.4	37.5	3	14000	7800
	GE25KPPB3	25	0.25	25	52	15	20.2	34.9	17.5	33.8	42.5	3.9	44.4	37.5	3	14000	7800
	GE25KRRB	25	0.25	25	52	15	16.7	34.9	17.5	33.8	42.5	3.9	44.4	37.5	3	14000	7800
	GE25KRRBCC	25	0.25	25	52	15	24.6	34.9	17.5	33.8	--	3.9	44.4	37.5	3	14000	7800
	GRAE25NPPB	25	0.19	25	52	15	--	21.4	7.5	30.5	--	3.9	31	37.5	3	14000	7800
	RAE25NPPB	25	0.19	25	52	15	--	21.4	7.5	30.5	--	--	31	37.5	3	14000	7800
	RALE25NPPB	25	0.12	25	47	12	--	17.5	6	30	--	--	25.4	36	2.5	10100	5900
	E30KRRB	30	0.38	30	62	18	20.7	36.5	18.3	40.2	52	--	48.4	--	4	19500	11300
	GE30KLLHB	30	0.38	30	62	18	20.6	36.5	18.3	40.2	52	5	48.4	44	4	19500	11300
	GE30KPPB3	30	0.39	30	62	18	20.7	36.5	18.3	40.2	52	5	48.4	44	4	19500	11300
	GE30KRRB	30	0.39	30	62	18	20.7	36.5	18.6	40.2	52	5	48.4	44	4	19500	11300
	GE30KRRBCC	30	0.39	30	62	18	27.2	36.5	18.3	40.2		5	48.4	44	4	19500	11300
	GNE30KRRB	30	0.54	30	72	20	24	36.5	17.5	44	60.2	6.2	50	51	5	29500	16700
	GRAE30NPPB	30	0.31	30	62	18	--	23.8	9	37.4	--	5	35.7	44	4	19500	11300
