单列圆锥滚子轴承（公制系列）

产品及图纸

发送询价

产品样本下载

基本类型

保持架

公差

游隙

DHK 除了可以提供轴承尺寸表中列出的标准型号外，还可以根据需求提供外圈带挡边的圆锥滚子轴承（后缀R），圆锥滚子轴承外圈（前缀L），有滚子和保持架组成的内圈组件（前缀R）以及其它客户需要的非标准圆锥滚子轴承。

DHK 除了可以提供轴承尺寸表中列出的标准型号外，还可以根据需求提供外圈带挡边的圆锥滚子轴承（后缀R），圆锥滚子轴承外圈（前缀L），有滚子和保持架组成的内圈组件（前缀R）以及其它客户需要的非标准圆锥滚子轴承。
DHK圆锥滚子轴承采用冲压钢板保持架，保持架向侧面略有突出，故必须考虑其安装尺寸。

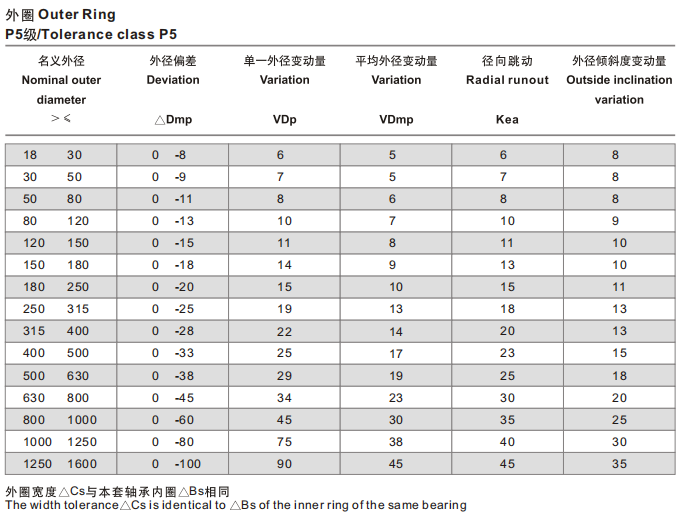

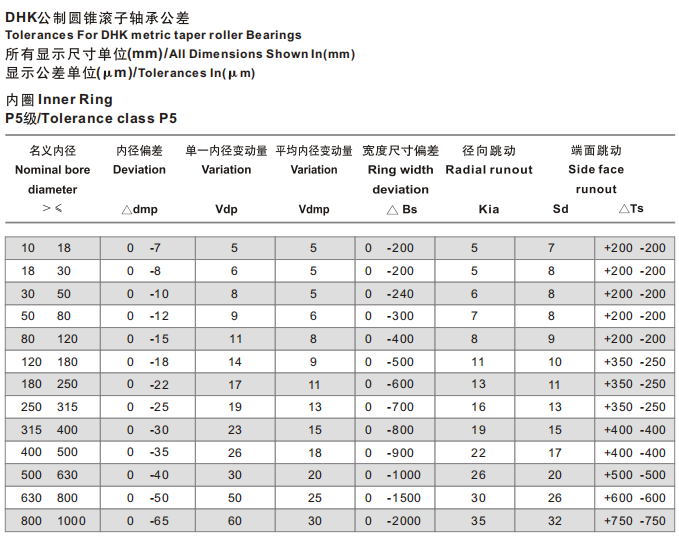

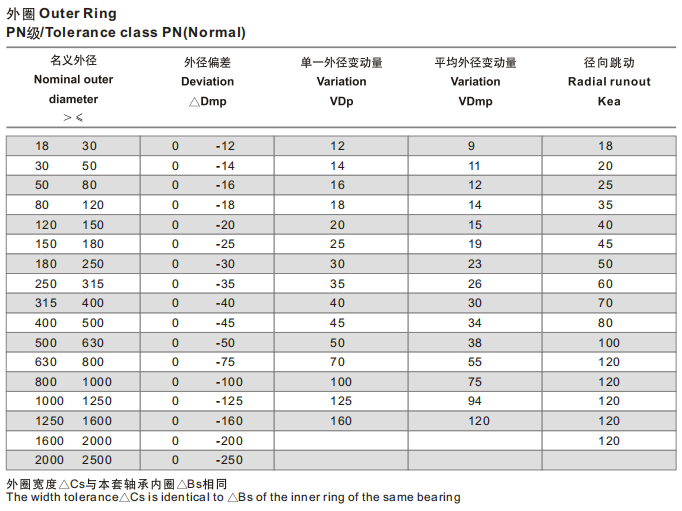

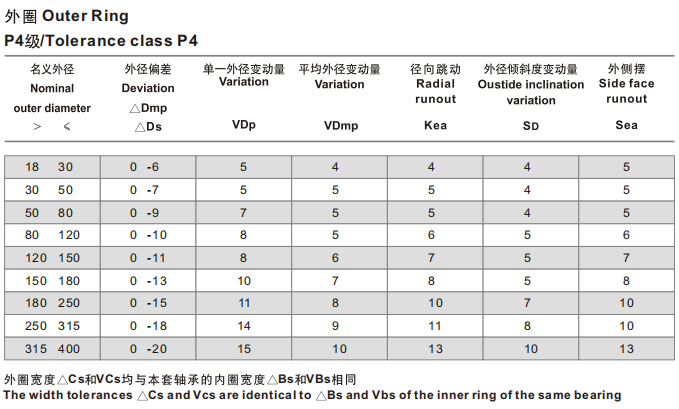

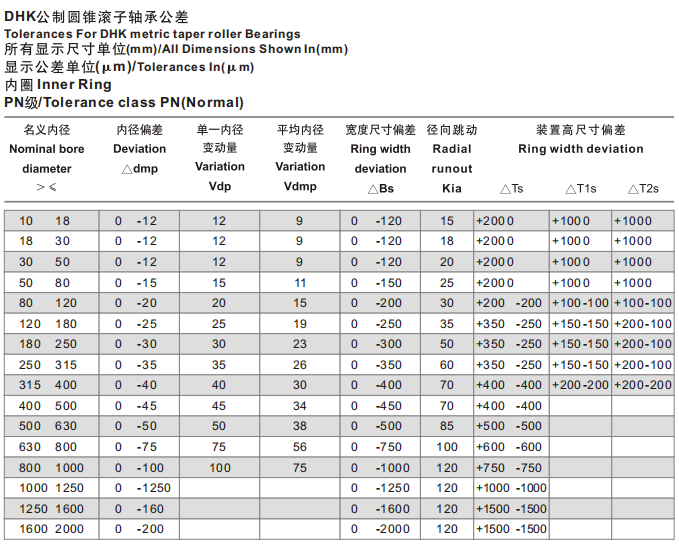

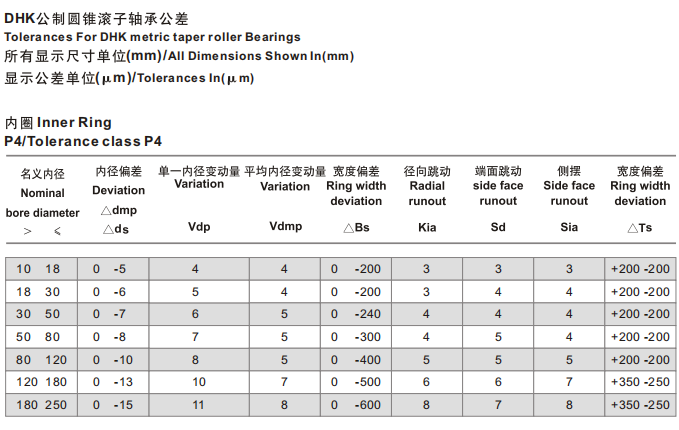

DHK 圆锥滚子轴承采用普通公差（PN）。

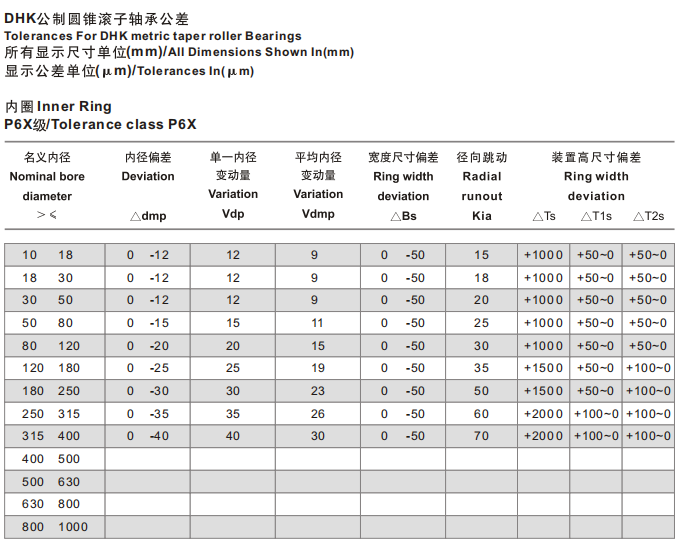

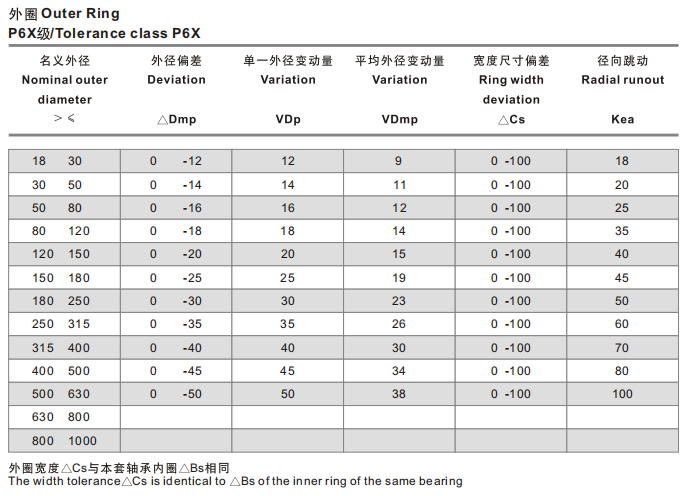

根据需要，DHK也可以提供如P6x等精度较高的轴承。
单列圆锥滚子轴承的游隙，靠在安装时调整与它配对使用的另一套轴承来设定。
DHK面对面和背对背配对的轴承对轴向游隙如下表所示，DHK 可以根据需要定配轴向游隙。

产品尺寸参数

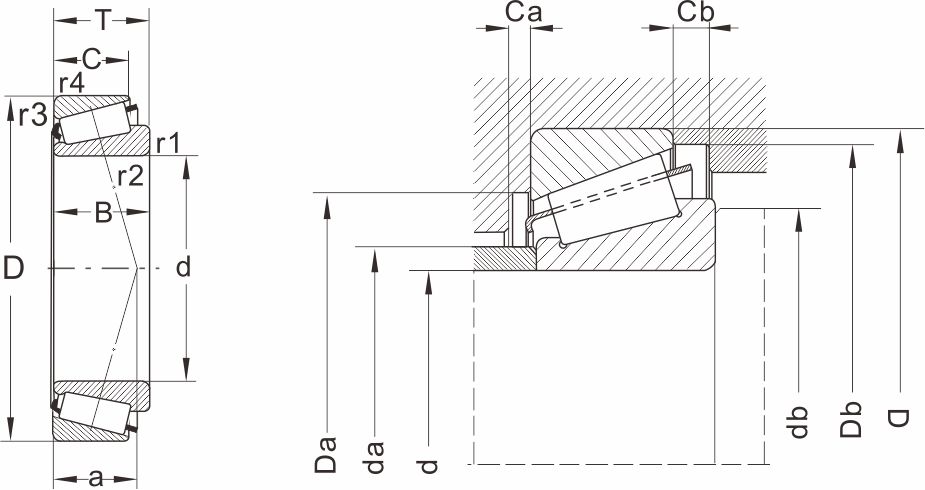

询价	型号		外形尺寸(mm)								极限速度		额定负荷		计算系数			邻接尺寸(mm)						重量 (kg)
询价	DIN720	ISO355	d	D	B	C	T	r1,r2 min	r3,r4 min	a	脂润滑	油润滑	动负荷	静负荷	e	Y	Y0	Da max	db min	Da min	Db min	Ca min	Cb min	重量 (kg)
	30202	--	15	35	11	10	11.75	0.6	0.6	10	12000	17000	12.2	11.4	0.46	1.3	0.72	21	21	29	32	2	2	0.06
	30302	T2FB015	15	42	13	11	14.25	1	1	10	10000	15000	23.2	20.8	0.29	2.11	1.16	22	21	36	38	2	3	0.09
	30203	T2DB017	17	40	12	11	13.25	1	1	10	10000	15000	20	20	0.35	1.74	0.96	23	23	34	37	2	2	0.08
	30303	T2FB017	17	47	14	12	15.25	1	1	10	9000	13000	29	26.5	0.29	2.11	1.16	25	23	40	42	2	3	0.13
	32303	T2FD017	17	47	19	16	20.25	1	1	12	9000	13000	36.5	36.5	0.29	2.11	1.16	24	23	39	43	3	4	0.18
	32004X	T3CC020	20	42	15	12	15	0.6	0.6	10	9000	13000	24	29	0.37	1.6	0.88	25	25	36	39	3	3	0.11
	30204	T2DB020	20	47	14	12	15.25	1	1	11	8500	12000	28.5	29	0.35	1.74	0.96	27	26	40	43	2	3	0.13
	30304	T2FB020	20	52	15	13	16.25	1.5	1.5	11	8000	11000	34.5	33.5	0.3	2	1.1	28	27	44	47	2	3	0.18
	32304	T2FD020	20	52	21	18	22.25	1.5	1.5	14	8000	11000	46.5	48	0.3	2	1.1	27	27	43	47	3	4	0.25
	32005X	T4CC025	25	47	15	11.5	15	0.6	0.6	12	8000	11000	26	33.5	0.43	1.39	0.77	30	30	40	44	3	3.5	0.12
	30205	T3CC025	25	52	15	13	16.25	1	1	13	7500	10000	32.5	35.5	0.37	1.6	0.88	31	31	44	48	2	3	0.16
	32205	T2CD025	25	52	18	15	19.25	1	1	13	7500	10000	32.5	36	0.33	1.81	1	31	31	44	48	3	4	0.18
	33205	T2DE025	25	52	22	18	22	1	1	14	4200	10000	49	58.5	0.35	1.71	0.94	30	31	43	49	4	4	0.22
	30305	T2FB025	25	62	17	15	18.25	1.5	1.5	13	6700	9000	47.5	46.5	0.3	2	1.1	34	32	54	57	2	3	0.27
	31305	T7FB025	25	62	17	13	18.25	1.5	1.5	20	6300	8500	38	39	0.83	0.73	0.4	34	32	47	59	3	5	0.28
	32305	T2FD025	25	62	24	20	25.25	1.5	1.5	16	6700	9000	63	65.5	0.3	2	1.1	33	32	53	57	3	5	0.38
	32006X	T4CC030	30	55	17	13	17	1	1	14	6700	9000	38	46.5	0.43	1.39	0.77	35	36	48	52	3	4	0.17
	30206	T3DB030	30	62	16	14	17.25	1	1	14	6300	8500	44	49	0.37	1.6	0.88	37	36	53	57	2	3	0.22
	32206	T3DC030	30	62	20	17	21.25	1	1	16	6300	8500	54	63	0.37	1.6	0.88	37	36	52	59	3	4	0.28
	33206	T2DE030	30	62	25	19.5	25	1	1	16	6000	8000	65.5	78	0.34	1.76	0.97	36	36	53	59	5	5.5	0.35
	30306	T2FB030	30	72	19	16	20.75	1.5	1.5	15	5600	7500	60	61	0.31	1.9	1.05	40	37	62	66	3	4.5	0.45
	31306	T7FB030	30	72	19	14	20.75	1.5	1.5	24	5300	7000	45.5	47.5	0.83	0.7	0.4	40	37	55	68	3	6.5	0.41
	32306	T2FD030	30	72	27	23	28.75	1.5	1.5	18	5600	7500	81.5	90	0.31	1.9	1.05	39	37	59	66	4	5.5	0.59
	32007X	T4CC035	35	62	18	14	18	1	1	16	6000	8000	46.5	58.5	0.45	1.32	0.73	40	41	54	59	4	4	0.23
	30207	T3DB035	35	72	17	15	18.25	1.5	1.5	15	5300	7000	54	60	0.37	1.6	0.88	440	42	62	67	3	3	0.32
	32207	T3DC035	35	72	23	19	24.25	1.5	1.5	18	5300	7000	71	85	0.37	1.6	0.88	43	42	61	67	3	5.5	0.43
	33207	T2DE035	35	72	28	22	28	1.5	1.5	18	5300	7000	86.5	106	0.35	1.7	0.93	42	42	61	68	5	6	0.59
	30307	T2FB035	35	80	21	18	22.75	2	2	16	5000	6700	73.5	76.5	0.31	1.9	1.05	45	44	70	74	3	4.5	0.53
	31307	T7FB035	35	80	21	15	22.75	2	2	26	4800	6300	60	65.5	0.83	0.73	0.4	44	44	62	76	4	7.5	0.54
	32307	T5FE035	35	80	31	25	32.75	2	2	25	4800	6300	96.5	118	0.55	1.1	0.6	42	44	61	76	4	7.5	0.83
